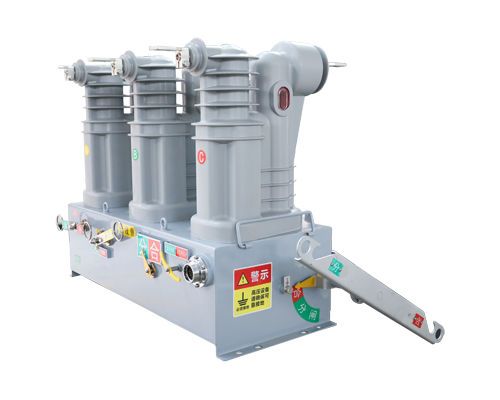

內置隔離型深度融合柱上斷路器
內置隔離型深度融合柱上斷路器將隔離開關、斷路器主回路通過環氧一體澆注成型，與常規外置隔離開關比隔離刀全密封設計，降低一次外露導電點，便于運維的同時避免了因隔離刀裸露發生相間短路的風險點。
特點參數
工頻耐壓（1min）（有效值）相間、相對地/斷口 42/48 kV
取電電壓 DC/AC24V
額定短路關合電流（峰值） 50kA
二次回路1min工頻耐壓 2kV
整機局放(14.4kV) ≤5pC
機械壽命(斷路器/隔離開關) ≥10000/3000次
額定峰值耐受電流 50kA
額定電壓 12kV
額定電流 630A
額定短路開斷電流（有效值） 20kA
額定短路電流開斷次數 ≥30次
額定短路耐受電流（4s） 20kA
額定頻率 50Hz
? 隔離斷口 ≥120mm
雷電沖擊耐受電壓（峰值）相間、對地/斷口 75/85 kV
單個取能電源取電功率 4W/8W
功能特點
具備隔離觀察窗、隔離位置指示和隔離帶電指示器三重位置指示方式，隔離斷口可見的同時提高安全性
電壓傳感器采用CVT原理，一二次電氣隔離，二次部分工頻耐壓滿足2kV/1min
極柱本體集成相電壓/電流傳感器、零序電壓/電流傳感器、負荷側電壓傳感器和取能電源，并可根據用戶需求靈活配置，無需現場接線，安裝使用方便
避免電磁互感器電磁飽和電壓諧振等問題，測量范圍大精度更易保證
采用傳感器可避免電磁CT二次不能開路，PT不得短路的問題，且二次輸出為小電壓信號，安全可靠性更高
隔離刀采用內置全絕緣全密封設計，耐候性好、免維護、壽命長
隔離刀采用直動傳動結構，機械傳動部件少，傳動可靠
隔離開關、斷路器主回路采用環氧一體澆注成型并外包硅橡膠的復合絕緣方式，性能可靠、耐候性好
