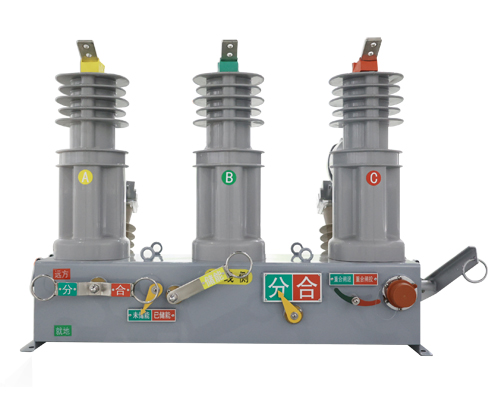

電容取電型深度融合柱上斷路器
電容取電型深度融合柱上斷路器深度融合了高壓電容取電（可選）、線損采集，電子式電流電壓傳感器、超低功耗等關鍵技術，結合短路、接地、斷線等故障快速判斷算法，實現配電架空線路智能感知和故障快切，助力客戶實現支線故障不擴大、用戶故障不出門、干線故障自隔離的目標，為電網安全賦能。
特點參數
額定短路電流開斷次數 ≥30次
機械壽命（斷路器/隔離開關）)≥10000/3000次
額定電壓 12kV
額定電流 630A
額定短路開斷電流（有效值） 20kA
工頻耐壓（1min）（有效值）相間、相對地/斷口 42/48 kV
整機局放(14.4kV) ≤5pC
雷電沖擊耐受電壓（峰值）相間、對地/斷口 75/85 kV
額定頻率 50Hz
單個取能電源取電功率 4W/8W
取電電壓 DC/AC24V
額定短路耐受電流（4s） 20kA
額定短路關合電流（峰值） 50kA
? 二次回路1min工頻耐壓 2kV
額定峰值耐受電流 50kA
功能特點
與隔離開關配合使用可組成有明顯斷口的“組合斷路器”
具備隔離刀未合閘到位閉鎖斷路器手柄合閘功能
電壓傳感器采用CVT原理，一二次電氣隔離，二次部分工頻耐壓滿足2kV/1min
電流電壓傳感器、取能電源一體化集成，提高安全性能的同時安裝更便捷；可根據用戶進行需求配置定制；并帶有獨立零序電壓和電流互感器
避免電磁互感器電磁飽和電壓諧振等問題，測量范圍大精度更易保證
固封極柱采用APG一體化澆注工藝，采用環氧樹脂外敷硅橡膠的復合絕緣方式，性能可靠、耐候性好
采用傳感器可避免電磁CT二次不能開路，PT不得短路的問題，且二次輸出為小電壓信號，安全可靠性更高
