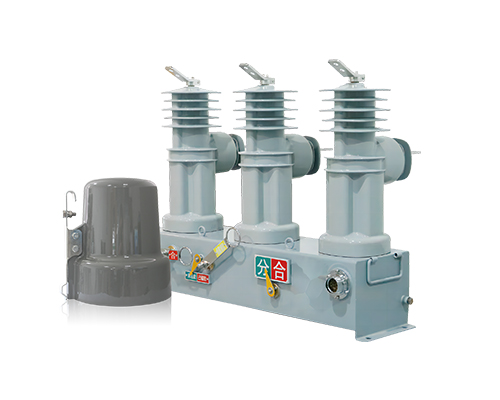

行波測距型深度融合柱上斷路器成套
行波測距型深度融合柱上斷路器將真空滅弧室、高頻電流線圈、電壓傳感器集成與固封極柱中，外形簡潔重量輕，便于現場安裝。與饋線終端配合使用可實現故障測距誤差<150m的精度要求。
特點參數
? 二次回路1min工頻耐壓 2kV
額定短路關合電流（峰值） 50kA
機械壽命(斷路器/隔離開關（選配）) ≥10000/3000次
額定電壓 12kV
額定電流 630A
雷電沖擊耐受電壓（峰值）相間、對地/斷口 75/85 kV
額定短路電流開斷次數 ≥30次
額定頻率 50Hz
工頻耐壓（1min）（有效值）相間、相對地/斷口 42/48 kV
整機局放(14.4kV) ≤5pC
額定短路耐受電流（4s） 20kA
額定短路開斷電流（有效值） 20kA
額定峰值耐受電流 50kA
功能特點
基于人工智能深度學習算法，故障類型精準研判，故障位置精準定位，故障測距誤差<150m
行波電流采樣頻率≥1MHz,同步時鐘標精度≤0.1μs
全頻帶電流傳感器，可采集工頻、故障和行波電流
北斗/GPS高精度同步授時，雙端設備精確同步，同步誤差＜100ns
固封極柱采用APG一體化澆注工藝，采用環氧樹脂外敷硅橡膠的復合絕緣方式，性能可靠、耐候性好
與隔離開關配合使用可組成有明顯斷口的“組合斷路器”
