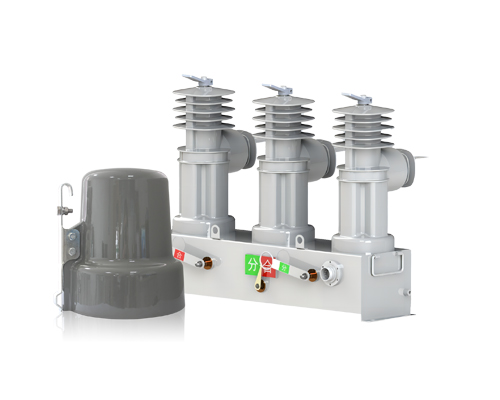

磁控型一二次融合柱上斷路器成套
磁控型一二次融合柱上斷路器是一種新型的電力系統設備，它在將電壓、電流傳感器、真空滅弧室通過高度集成化設計固封在極柱中的同時，在結構上采用三相獨立、直驅的永磁操作機構，控制靈活，分閘時間短（＜10ms）并適用于多種線路操作場景，能夠在線路中執行分?jǐn)?、控制、保護和線損采集等任務。
特點參數
? 分閘電流 ≤3A
機械壽命 ≥10000次
額定電壓 12kV
額定電流 630A
額定短路電流開斷次數 ≥30次
額定頻率 50Hz
工頻耐壓（1min）（有效值）相間、相對地/斷口 42/48 kV
額定短路關合電流（峰值） 63kA
二次回路1min工頻耐壓 2kV
分閘時間 ＜10ms
整機局放(14.4kV) ≤5pC
雷電沖擊耐受電壓（峰值）相間、對地/斷口 75/85 kV
額定短路開斷電流（有效值） 25kA
額定短路耐受電流（4s） 25kA
額定峰值耐受電流 63kA
功能特點
驅動功耗低，分閘電流小于3A，提高了能效和可靠性
分閘速度快，固有分閘時間＜10ms，顯著快于彈簧機構
磁控操作機構采用永磁材料，具有高硬度、耐磨性，以及快速分閘能力
