光伏并網開關

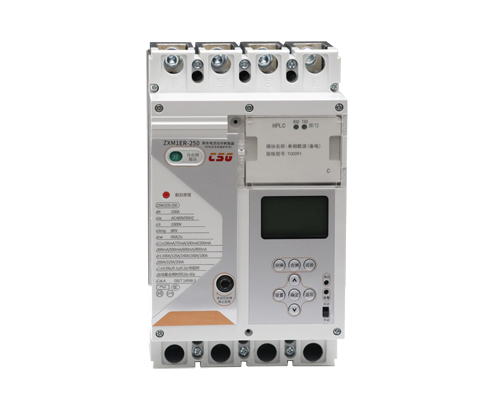

ZXM1ER系列新一代光伏并網開關支持高精度電壓/電流采樣，具有過載/短路保護、過/欠壓保護、被動式孤島保護、并網側帶電保護、端子過溫度監測保護等全方位保護功能，保障分布式光伏并網安全，同時，具有電能質量監測、故障自動診斷等功能，支持遠程重合閘，實現分布式光伏并網的可觀、可測、可控。
特點參數
? 工作溫度：－40℃～70℃
極數：3P+N
極限短路分斷能力Icu：50~72kA
運行短路分斷能力Ics：35~50kA
防護等級：IP20
額定沖擊耐受電壓Uimp：8kV
額定絕緣電壓：AC800V
額定工作電壓：AC400V，50Hz
電流規格：125A/250Ａ/400Ａ/630Ａ/800A
功能特點
主電網電壓正常，且光伏側無電壓輸出時才允許合閘，避免因相位的不同步造成涌流或短路故障
光伏規約轉換：內置光伏逆變器協議庫，支持協議自適應
多種通訊方式互聯互通
實時監測并網點電能質量，電能質量超出標準后可切斷并網點，避免“污染”電網
并網側帶電保護
當主電網斷電時，斷路器自動切斷光伏側電源，避免由于電源不穩定造成的故障
支持HPLC、HPLC+HRF雙模通信、RS485、藍牙等多種通訊方式，實現電網各環節的互聯互通
電能質量監測及保護
被動式孤島保護
遠程重合閘：支持電壓類故障、漏電類故障自動重合閘控制
